@movk/sigma

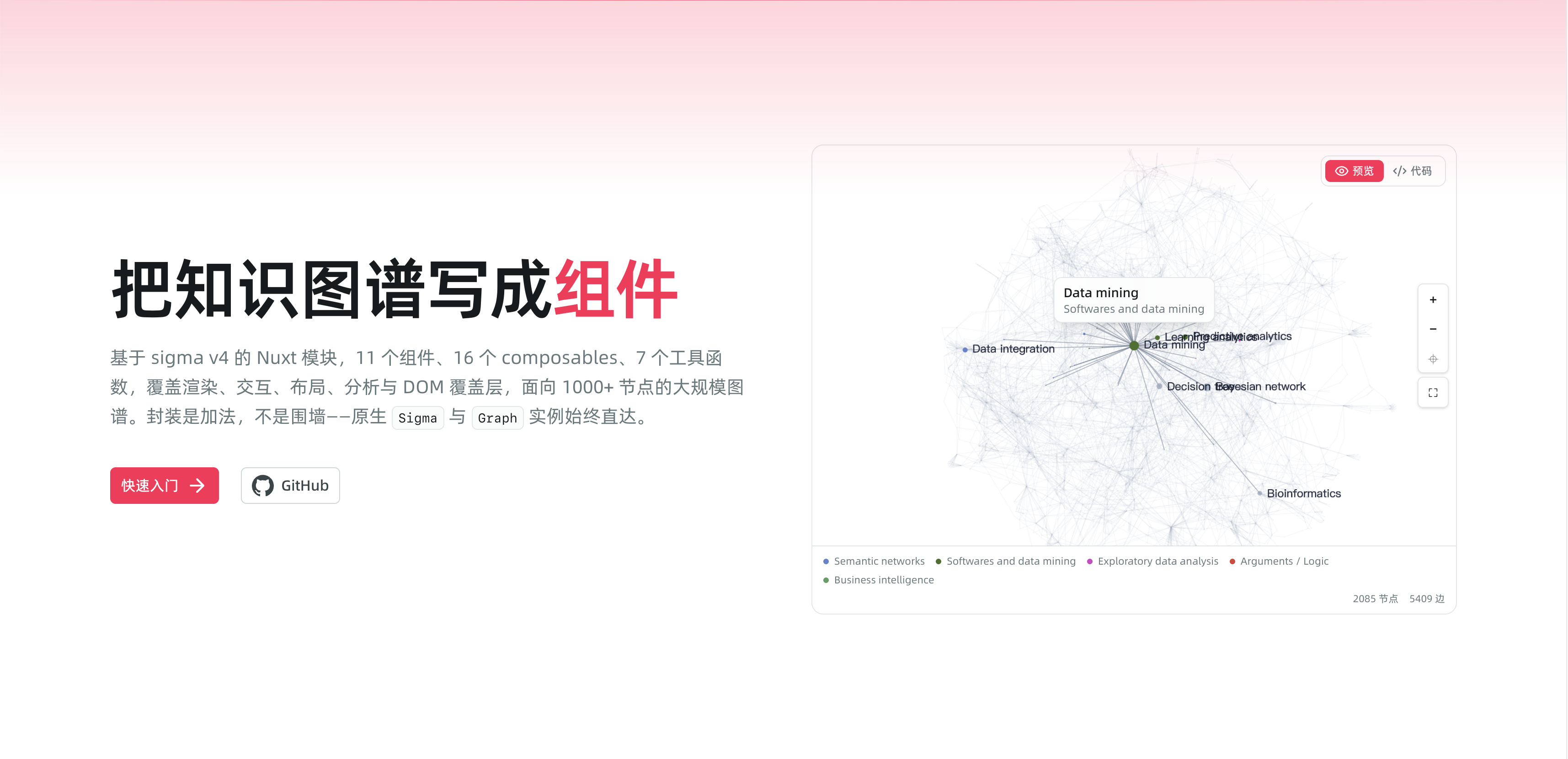

基于 sigma v4 与 graphology 的知识图谱可视化 Nuxt 模块 —— 用 SigmaGraph 等组件与 composables 声明式组合渲染、交互、布局与分析，面向 1000+ 节点的大规模图谱。封装是加法，不是围墙：useSigma() 返回原生 Sigma 与 Graph 实例，settings 整体透传，sigma 与 graphology 始终是 peer 依赖。

• 📖 在线文档

✨ 特性

• 声明式组合 - 用 SigmaGraph 与子组件搭建图谱、覆盖层与控件，状态即视图，无需手写命令式的实例管理。
• 原生实例直达 - useSigma() 返回原生 Sigma 与 Graph，不包 Proxy、不做代理，sigma 与 graphology 的任何方法都能直接调。
• 数据双通道 - 传 data 由库做增量 diff 并保留布局坐标；传 graph 则库完全不碰数据，只负责渲染与生命周期。
• styles 声明式视觉层 - 与 settings（行为/性能）分工明确，规则支持常量、属性绑定、数值映射与状态条件，SigmaGraph 自动与基础规则合成。
• 交互 composables - 悬浮/选中高亮、邻域扩散、拖拽、搜索、过滤、标签分级，开箱即用又能单独拆开。
• 布局与分析 - useSigmaLayout 统一五种布局算法并托管 ForceAtlas2 / Noverlap 的 worker 生命周期，useSigmaMetrics 提供度数、中心性与社区划分。
• DOM 覆盖层 - Overlay / Tooltip / Popover / ContextMenu 四种覆盖层随画布定位，控件外观全部可用插槽接管。
• AI 友好 - 内置 MCP Server 与 llms.txt，组件、composable、文档可被 AI 智能体检索。

🚀 快速开始

安装

# pnpm
pnpm add @movk/sigma sigma graphology

# yarn
yarn add @movk/sigma sigma graphology

# npm
npm install @movk/sigma sigma graphology

sigma 与 graphology 是必需的 peer 依赖，由你自己安装——这样整个应用里只有一份 sigma 实例，也不会因为本模块的版本区间限制你升级上游。

Nuxt

在 nuxt.config.ts 中注册模块：

export default defineNuxtConfig({
  modules: ['@movk/sigma'],

  sigma: {
    prefix: 'Sigma',
    settings: { hideEdgesOnMove: true },
    css: true
  }
})

组件与 composables 自动导入，开箱即用。

基础示例

组件本身不带高度，画布用 height: 100% 占满容器，外层需要给出确定的高度：

<script setup lang="ts">
import type { SerializedGraph } from 'graphology-types'

const data: SerializedGraph = {
  attributes: {},
  options: { type: 'mixed', multi: false, allowSelfLoops: true },
  nodes: [
    { key: '1', attributes: { label: 'Node 1', x: 0, y: 0, size: 6, color: '#f43f5e' } },
    { key: '2', attributes: { label: 'Node 2', x: 5, y: 10, size: 6, color: '#3b82f6' } }
  ],
  edges: [{ source: '1', target: '2', attributes: { size: 2 } }]
}
</script>

<template>
  <SigmaGraph :data="data" :settings="{ hideEdgesOnMove: true }" style="height: 70vh">
    <SigmaControls position="bottom-right">
      <SigmaZoomControl />
      <SigmaFullscreenControl />
    </SigmaControls>

    <SigmaTooltip />
  </SigmaGraph>
</template>

📦 核心功能

声明式组件

组件全局加 Sigma 前缀（默认前缀可配），按领域分组：

分类	组件
核心	SigmaGraph SigmaOverlay SigmaTooltip SigmaPopover SigmaContextMenu
控件	SigmaControls SigmaZoomControl SigmaFullscreenControl SigmaSearchControl SigmaLegend SigmaMiniMap

Composables

• useSigma() / useSigmaById(id) / useSigmaIds() — 注入或按 id 取当前图谱的上下文，返回原生 Sigma 与 Graph。
• useSigmaGraph(source?) — 把 graphology 的变更桥接成 Vue 的响应式信号。
• useSigmaEvents(handlers) — 声明式绑定 sigma 事件，作用域销毁时自动解绑。
• useSigmaSettings(source) — 把响应式配置同步到 sigma，整体透传不做键过滤。
• useSigmaState() — 读写 sigma 的交互状态（悬停、高亮、隐藏）。
• useSigmaCamera() — 缩放、复位、聚焦节点，以及图坐标到屏幕坐标的换算。
• useSigmaSelection(options?) — 悬浮与选中的状态机，焦点及其邻居写进 isHighlighted。
• useSigmaNeighborhood(options?) — 以某节点为中心逐层扩散的 BFS 邻域计算。
• useSigmaDrag(options?) — 把 sigma 的节点拖拽接进 Vue 响应式。
• useSigmaSearch(options?) — 按属性检索节点与边，可把相机聚焦到命中项。
• useSigmaFilter(options?) — 声明式过滤，落到 sigma 的 isHidden 状态上。
• useSigmaLabelTiers(options?) — 按相机比例分级显示标签。
• useSigmaLayout(name, options?) — 五种布局算法的统一入口，托管 worker 生命周期。
• useSigmaMetrics() — 度数、中心性与社区划分，按图版本缓存。
• useSigmaExport() — 把当前画面导出为 PNG。

工具函数

import { applyGraphDiff, composeStyles, defineSigmaPrimitives, degreeToTier, labelPlacements, sdfPolygon, sdfStar } from '@movk/sigma'

• applyGraphDiff — 把新旧两份 SerializedGraph 做增量 diff 并应用到实例。
• composeStyles — 按序拼接多份 styles 声明，SigmaGraph 内部默认调用。
• labelPlacements / degreeToTier — 标签方位分配与度数分档，配合 useSigmaLabelTiers 使用。
• sdfPolygon / sdfStar — 正多边形与星形的 SDF 节点形状声明，纯数据、可直接静态引入。
• defineSigmaPrimitives — 声明延迟加载的渲染原语，绕开 sigma 在 SSR 下的 WebGL 顶层读取限制。

🏗️ 架构分层

• Nuxt 模块 - src/module.ts 注册组件与 composables，把全局 settings / css 等选项写入模块配置。
• 运行时 - src/runtime 内 SigmaGraph 经 provide/inject 下发上下文，useSigma() 是子组件取实例的统一入口；styles / primitives / reducer 只在构造时读取，变更触发重建。
• SSR 安全 - sigma 各子路径在模块顶层读 WebGL2RenderingContext，库内一律动态导入；defineSigmaPrimitives() 让自定义渲染原语延迟到实例创建前解析。
• 基座 - 构建于 sigma.js v4、graphology 与 VueUse，布局、分析与部分渲染程序以可选 peer 按需引入。

⚡ 技术栈

• sigma.js v4 - WebGL 图渲染引擎
• graphology - 图数据结构与算法生态
• Nuxt 4 - The Intuitive Vue Framework
• Vue 3.5 - The Progressive JavaScript Framework
• TypeScript - JavaScript with syntax for types
• Vitest - Next Generation Testing Framework

📄 许可证

MIT License © 2024-PRESENT YiXuan
